VMC (立型マシニング センター) 機械のサプライヤーとして、私はこれらの強力なツールで利用できる統合オプションについてのお客様からの問い合わせによく遭遇します。このブログ投稿では、VMC マシンを製造プロセスに統合して、効率、精度、全体的な生産性を向上させるさまざまな方法を検討します。
自動化の統合
最新の VMC マシンの最も重要な利点の 1 つは、自動化システムとの互換性です。自動化により、生産プロセスを合理化し、人件費を削減し、一貫性を向上させることができます。一般的な自動化統合オプションをいくつか示します。
ロボットによる積み下ろし
ロボットを VMC マシンと統合して、ワークピースのロードおよびアンロードを処理できます。これにより、加工プロセスが高速化されるだけでなく、人的ミスのリスクも軽減されます。たとえば、ロボット アームはコンベア ベルトから原材料をピックアップし、VMC 機械に正確に配置し、加工が完了したら完成品を取り外すことができます。このタイプの統合は、大量の運用を実行する場合に特に役立ちます。当社についてさらに詳しく知ることができます小規模ショップ用CNCフライス盤、ロボットシステムと簡単に統合できます。
自動ツールチェンジャー
VMC マシンには自動ツール チェンジャー (ATC) を装備できます。これらのデバイスは複数の工具を保存し、加工プロセス中にそれらを自動的に交換できます。これにより、時間がかかり、エラーが発生しやすい手動のツール変更が不要になります。 ATC はセットアップ時間を大幅に短縮し、VMC マシンの全体的な効率を向上させることができます。私たちのCNC VMCマシン特定の生産ニーズを満たす高度な ATC オプションが付属しています。
ソフトウェアの統合
今日のデジタル時代では、ソフトウェアは VMC マシンの統合において重要な役割を果たしています。適切なソフトウェアを使用すると、マシンの機能が強化され、プログラミングの効率が向上し、リアルタイムの監視と制御が可能になります。
コンピュータ支援製造 (CAM) ソフトウェア
CAM ソフトウェアを使用すると、VMC マシンの詳細な加工プログラムを作成できます。ワークピースの形状、切削工具、必要な機械加工操作が考慮されます。 CAM ソフトウェアを VMC マシンと統合することで、正確なツールパスを生成し、加工プロセスを最適化できます。これにより、より高い精度とより良い表面仕上げが得られます。最新の CAM ソフトウェア パッケージの多くはシミュレーション機能も提供しており、実際に加工が行われる前に加工プロセスを視覚化できます。
マシン監視ソフトウェア
マシン監視ソフトウェアは、VMC マシンのパフォーマンスに関するリアルタイム データを提供します。スピンドル速度、送り速度、工具摩耗、温度などのパラメータを追跡できます。この情報は、潜在的な問題を早期に検出し、メンテナンスをスケジュールし、加工プロセスを最適化するために使用できます。たとえば、ソフトウェアが異常な工具の摩耗を検出した場合、ワークピースに損傷を与える前に工具を交換するよう警告できます。
ワークホールディングの統合
正確かつ効率的な加工には、適切なワーク保持が不可欠です。 VMC マシンにはいくつかのワークホールディング オプションがあり、適切なオプションを統合することで最終製品の品質を大幅に向上させることができます。
現れる
バイスは、VMC マシンで使用される最も一般的なワークホールド デバイスの 1 つです。手動バイスや油圧バイスなど、さまざまなサイズとスタイルがあります。手動バイスはシンプルでコスト効率が高く、油圧バイスはより大きなクランプ力を提供し、より迅速に操作できます。バイスは VMC 機械のテーブルに簡単に取り付けられ、さまざまな種類のワークピースをしっかりと保持するように調整できます。
備品

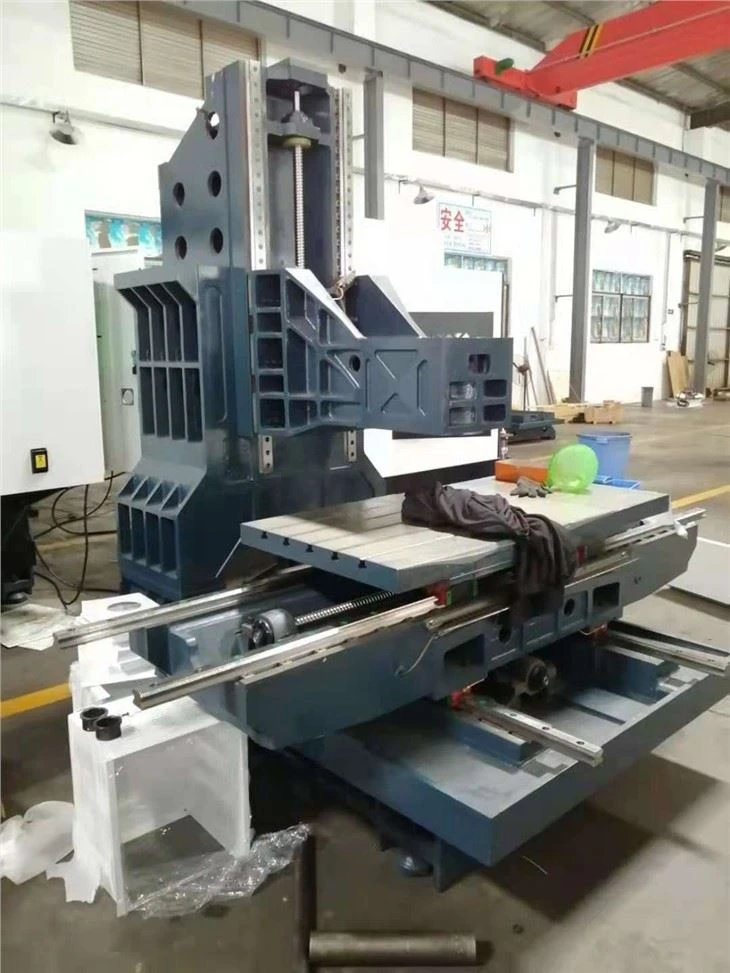

治具は、特定のワークピースを保持するように設計されたカスタムメイドのワーク保持装置です。高いレベルの精度と再現性が得られるため、大量生産に最適です。治具は複数のワークピースを一度に保持できるように設計できるため、加工プロセスの効率がさらに向上します。私たちの3軸立形フライス盤幅広い治具と統合して、特定のワークホールディング要件を満たすことができます。
検査の統合
品質管理はあらゆる製造プロセスの重要な側面です。検査システムを VMC マシンと統合すると、完成品が必要な仕様を確実に満たすことができます。
工程内検査
工程内検査では、加工工程中にワークを検査します。これは、VMC マシンに統合されたセンサーとプローブを使用して実行できます。たとえば、タッチプローブを使用して、加工のさまざまな段階でワークピースの寸法を測定できます。測定値が望ましい値から逸脱した場合、機械は加工パラメータを自動的に調整して問題を修正します。
後工程検査
加工が完了した後には後工程検査が行われます。これには、三次元測定機 (CMM) またはその他の検査装置を使用して、ワークピースの最終寸法と表面仕上げをチェックすることが含まれる場合があります。後工程検査を VMC マシンと統合することで、欠陥を早期に特定し、修正措置を講じることができます。
結論
結論として、VMC マシンには多数の統合オプションが利用可能です。特定の生産ニーズと目標を慎重に検討することで、自動化、ソフトウェア、ワークホールディング、および検査システムの適切な組み合わせを選択して、VMC マシンのパフォーマンスを向上させることができます。効率の向上を目指す小規模な工場であっても、高精度を目指す大規模製造業者であっても、これらのシステムの統合は大きなメリットをもたらします。
当社の VMC マシンと利用可能な統合オプションについて詳しく知りたい場合は、お気軽にお問い合わせください。当社の専門家チームは、お客様の製造プロセスに最適なソリューションを見つけるお手伝いをいたします。
参考文献
- 「CNC 加工ハンドブック」ジョン T. ブラック著
- 「製造におけるオートメーション」デビッド・A・ドーンフェルド著
