バックラッシュ補償は、FANUC CNC加工における重要な概念であり、高精度の製造を確保する上で極めて重要な役割を果たします。 FANUC CNCサプライヤーとして、私はバックラッシュ補償を理解して実装することで、機械加工操作のパフォーマンスと品質を大幅に向上させることができることを直接目撃しました。
CNC加工におけるバックラッシュの理解
FANUC CNCマシンでは、バックラッシュとは、ボールのネジやナットなど、ドライブシステムの交配コンポーネント間のクリアランスまたはプレイを指します - ネジアセンブリまたはギアボックスのギア。機械軸の動きの方向が逆になると、このクリアランスは、切削工具またはワークピースの実際の動きの遅延を引き起こします。たとえば、マシンが正のx軸方向に移動し、負のx軸方向に逆転する必要がある場合、モーターは反対方向に回転し始める可能性がありますが、切削工具は反発のためにすぐに動き始めません。これにより、機械加工された部分、特にツールパスの正確な制御が不可欠な輪郭操作では不正確さにつながる可能性があります。
反発の原因は複数になる可能性があります。時間の経過とともに機械的摩耗は一般的な原因です。マシンが繰り返し使用されると、ドライブシステムのコンポーネントが摩擦を経験し、それらの間のクリアランスが徐々に増加します。製造耐性も反発に貢献しています。新しいマシンでさえ、交配部品の寸法に小さなバリエーションがある可能性があり、その結果、ある程度の遊びができます。
製造品質に対するバックラッシュの影響
反発の存在は、機械加工された部分の品質にいくつかの悪影響を与える可能性があります。直線の機械加工では、方向が逆になったときにツールの位置に小さなオフセットを引き起こす可能性があります。これは単純な部分ではあまり目立たないかもしれませんが、より複雑な形状では、部品の表面に目に見えるステップまたは不規則性につながる可能性があります。
湾曲した表面を粉砕するなどの輪郭操作では、バックラッシュにより、ツールがプログラムされたパスから逸脱する可能性があります。この偏差は、デザインの仕様を満たしていない部品になり、誤った寸法や表面仕上げが不十分です。たとえば、高精度が重要である自動車エンジンコンポーネントまたは航空宇宙部品の生産では、少量のバックラッシュでさえも使用できません。
FANUC CNCマシンのバックラッシュ補償
FANUCは、これらの問題に対処するための洗練されたバックラッシュ補償技術を開発しました。バックラッシュ補償は、CNCコントローラーがバックラッシュを説明するために機械軸の動きを調整するプロセスです。基本原則は、方向が逆になったときに軸に追加の量の動きを追加することで、ツールがプログラムされた正しい位置に達するようにすることです。
FANUC CNCシステムでは、各軸に対して独立してバックラッシュ補償を設定できます。オペレーターは、各軸のバックラッシュの量を正確に測定する必要があります。これは、ダイヤルインジケータまたはその他の精度測定ツールを使用して実行できます。バックラッシュ値が決定されると、CNCコントローラーに入力できます。次に、コントローラーはこの値を使用して、サーボモーターに送信されたコントロール信号を変更します。
FANUC CNCマシンには、バックラッシュ補償には2つの主要なタイプがあります。バックラッシュ補償と可変バックラッシュ補償です。固定バックラッシュ補償は、オペレーターによって設定された一定の値を使用します。これは、バックラッシュが比較的安定しており、加工プロセス中に大幅に変化しないマシンに適しています。
一方、可変バックラッシュ補償は、軸の速度やマシンの負荷などの要因を考慮しています。このタイプの補償はより複雑ですが、特に加工条件がさまざまなアプリケーションでは、より正確な結果を提供できます。たとえば、高速加工操作では、マシンコンポーネントに作用する動的な力により、反発の量が変化する可能性があります。可変バックラッシュ補償は、これらの変更に適応し、一貫した加工品質を確保することができます。
実際にバックラッシュ補償の実装
FANUC CNCサプライヤーとして、私はしばしば顧客がバックラッシュ報酬を実装するのを支援しています。最初のステップは、バックラッシュのソースを特定するために、マシンの徹底的な検査を実行することです。これには、ドライブシステムコンポーネントの摩耗のチェックと、交配部品間のクリアランスの測定が含まれる場合があります。
バックラッシュ値が測定されたら、次のステップはこれらの値をCNCコントローラーに入力することです。 Fanuc Systemsでは、これは通常、マシンのコントロールパネルを介して実行できます。オペレーターは、適切なパラメーター設定メニューに移動し、各軸のバックラッシュ値を入力する必要があります。
バックラッシュ補償パラメーターを設定した後、補償が正しく機能していることを確認するために、マシンをテストすることが重要です。これは、複数の方向反転を含むテストプログラムを実行することで実行できます。その後、機械加工された部分を測定して、寸法と表面仕上げが要件を満たしていることを確認できます。必要に応じて、希望の結果が達成されるまで、バックラッシュ補正値を調整できます。
さまざまな機械加工アプリケーションにおけるバックラッシュ補償の役割
幅広い機械加工アプリケーションでは、バックラッシュ補償が不可欠です。カビやダイを生成するために使用されるような精度のフライス操作では、複雑な輪郭が正確に機械加工されるようにします。たとえば、aを使用する場合ベンチトップ3軸CNCミリングマシン詳細なカビの空洞を粉砕するために、バックラッシュ補償は、設計の完全性を維持し、高品質の表面仕上げを生成するのに役立ちます。
操作を回すには、バックラッシュ補償も重要です。回転部の直径と長さの精度を改善するのに役立ちます。多くの場合、FANUCで制御された機械加工システムの一部であるCNC旋盤を使用する場合、適切なバックラッシュ補償は、寸法エラーを減らし、回転コンポーネントの全体的な品質を向上させることができます。
の場合CNC垂直機械加工センターCNC1165、一般的に複雑な部品のボリューム生産に使用され、バックラッシュ補償は、複数の部品にわたって一貫した品質を維持するために重要です。バックラッシュを補償することにより、マシンは緊密な耐性を持つ部品を生成し、スクラップレートを減らし、生産性を高めることができます。
バックラッシュ補償のメンテナンスと監視
バックラッシュ補償の有効性を確保するためには、定期的なメンテナンスが不可欠です。前述のように、機械的摩耗は、反発の増加の主な原因です。したがって、ドライブシステムコンポーネントの日常的な検査と潤滑は、摩耗プロセスの速度を落とすのに役立ちます。
バックラッシュ補償のパフォーマンスを監視することも重要です。これは、バックラッシュ値を定期的に測定し、それらを初期設定と比較することで実行できます。測定値が設定値から大幅に逸脱する場合、マシンがさらなるメンテナンスが必要であること、または補正パラメーターを調整する必要があることを示している可能性があります。
さらに、最新のFANUC CNCシステムには、バックラッシュに関連する問題を検出するのに役立つ診断機能がしばしばあります。これらの機能は、ドライブシステムのパフォーマンスと補償の有効性に関する情報を提供できます。これらの診断ツールを使用することにより、オペレーターは、機械加工された部品に重大な問題を引き起こす前に、問題を特定して対処できます。
結論
バックラッシュ補償は、FANUC CNC加工の基本的な側面です。高精度の製造を確保し、機械加工された部品の品質を向上させ、加工プロセスの生産性を高める上で重要な役割を果たします。 FANUC CNCサプライヤーとして、私は顧客がバックラッシュ報酬を効果的に理解して実装するのを支援することにコミットしています。

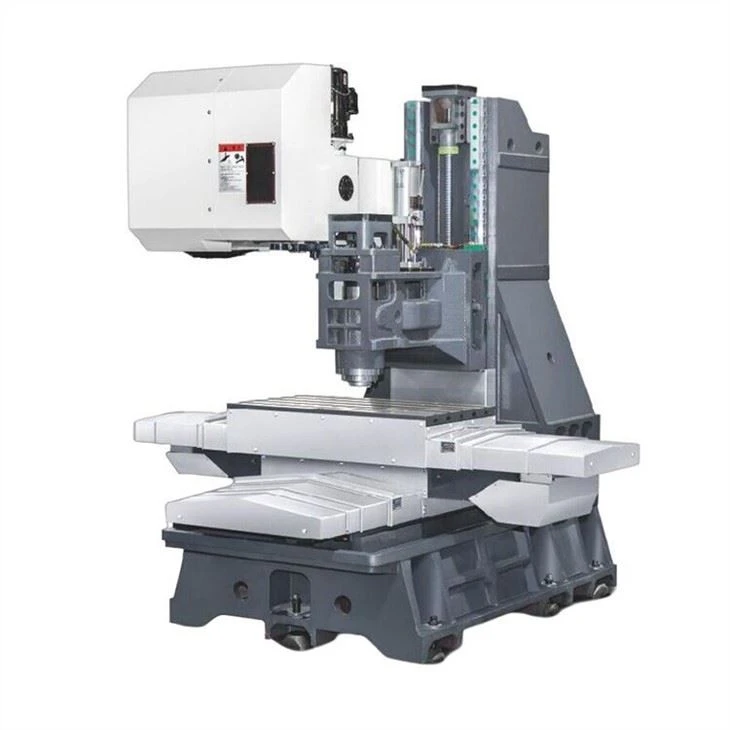

高品質のファナックCNCマシンの市場にいる場合、ベンチトップCNCミルVMC850、そしてバックラッシュ補償またはその他の機械加工 - 関連する問題に関する支援が必要です。調達とさらに技術的な議論については、お気軽にお問い合わせください。私たちには、機械加工のニーズを満たすために専門的なアドバイスとサポートを提供できる経験豊富なエンジニアのチームがあります。
