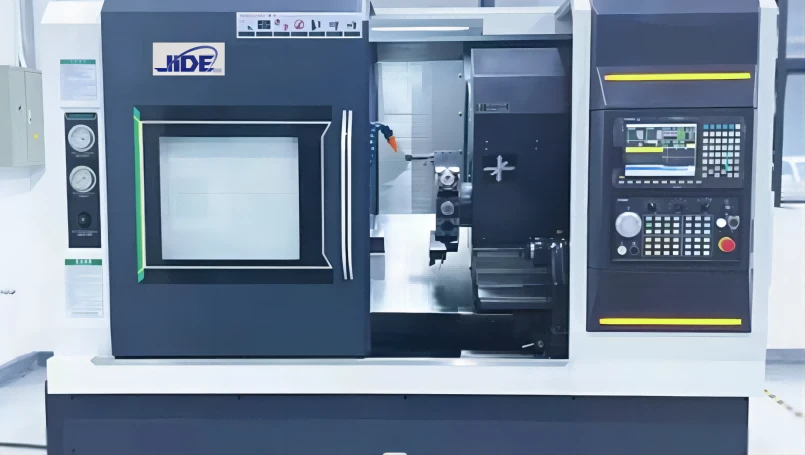

CNC旋盤タレット







マシンパラメータ



JD-52EY主要パラメータ



ベッド上最大回転径Φ620

最大加工径Φ420

最大加工長500

スピンドルノーズ仕様 A2-6

推奨治具 10" 中空チャック 台湾 CHANDOX

主モーター出力推奨 11/15

主軸最大許容速度 0-3500

バー径51

スピンドル口径 65mm 台湾 KENTURN

X/Y/Zネジ仕様 4010/4010/4010

X/Zレール仕様 45/45ローラー

Y軸トラックボックスガイドウェイ

X/Y/Z軸リミットトラベル230/±50/650

X/Z軸接続方式 カップリング直結

X/Y/Z 軸モーター推奨パワー Β12/Β12/Β12

タレットタワー V12BMT55

ツール仕様 25

パワーモーターパワー 2.2

心押台最大ストローク 280

心押台スリーブ 型式 MT5

心押台形状 シリンダープッシュ

ベッド構造と傾斜 一体鋳造 30度

長さ×幅×高さ 2840X1650X2120

おおよその重量(KG) 5800

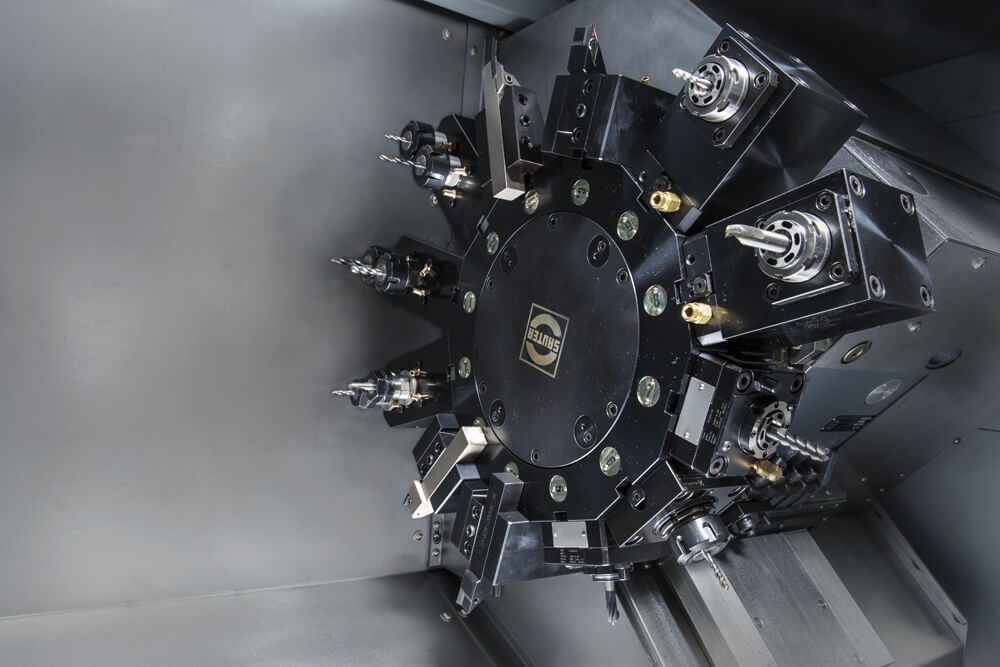

CNC 旋盤タレットのツールタレットは、加工用のさまざまな切削工具を保持し、割り出す役割を担う重要なコンポーネントです。 切削工具を回転させて正しい切削位置に保持し、製造プロセスにおいて高い精度と精度を実現する装置です。

ツールタレットは通常、旋盤のクロススライド上に配置され、ツールホルダー取り付けプレート、ツールインデックス機構、およびモーター駆動ユニットで構成されます。 工具ホルダー取り付けプレートは、切削工具の取り付けポイントと支持構造を提供します。 通常、硬化鋼で作られており、切断プロセスによって生じる大きな力に耐えるように設計されています。

工具インデックス機構は、ワークピースの前に正しい工具を配置する役割を果たします。 油圧または電気モーターで駆動でき、ツールホルダーを正しい位置に正確に移動します。 タレットに収容できる工具の数は、使用する CNC 旋盤のサイズと複雑さによって異なります。

ツールタレット内のモーター駆動ユニットは、ホルダーを必要な切断位置まで回転させます。 最新の CNC 旋盤では、正確かつ迅速な位置決めを実現するために、エンコーダ付きのサーボモーターがよく使用されます。 工具タレットの位置決め精度は、機械加工部品の一貫性と信頼性を確保する上で非常に重要です。

ツールタレットは多くの場合自動化されており、CNC 旋盤の制御システムと統合されています。 これにより、製造プロセスの特定の要件に基づいて、ツールの自動選択と変更が可能になります。 CNC ソフトウェアは自動的に適切なツールを呼び出し、タレットを正しい位置に指示します。

結論として、ツールタレットは最新の CNC 旋盤の重要な側面です。 切削工具を迅速かつ効率的に交換する方法を提供し、機械加工作業を迅速、正確、正確に実行できるようにします。 ツールタレットは現代の製造の要求を満たし、プロセス全体の成功に貢献します。







CNC 旋盤タレットの油圧チャックは、工作機械の重要な部品である精密クランプ装置です。 加工工程中にワークを保持し、固定するために使用されます。 油圧チャックは、チャック本体、油圧シリンダ、油圧アクチュエータ、油圧ポンプなどの重要な部品で構成されています。

チャック本体は油圧チャックの主要部分です。 円形の形状をしており、高品質の鋼で作られています。 加工プロセス中にワークピースを安全かつ正確に保持するように設計されています。 チャック本体には多数のグリップジョーがあり、ワークをクランプするために使用されます。 ジョーは調整可能で、さまざまなサイズのワークピースに合わせて移動できます。

油圧シリンダは、油圧チャックのもう 1 つの重要なコンポーネントです。 油圧を機械力に変換する油圧アクチュエータです。 油圧シリンダーはチャック本体に接続されており、グリップジョーを操作するために使用されます。 油圧がシリンダーに加わるとジョーが動き、ワークを掴みます。

油圧アクチュエータは、システム内の油圧を制御するために使用されます。 油圧シリンダの作動に必要な圧力を供給する油圧ポンプに接続されています。 アクチュエータは使いやすいように設計されており、手動または自動で操作できます。

油圧ポンプは油圧チャックの最終コンポーネントです。 システムの動作に必要な油圧を供給する役割を果たします。 ポンプは耐久性と信頼性が高くなるように設計されており、チャックがワークピースをしっかりとグリップできるように高圧で動作することができます。

要約すると、CNC 旋盤の油圧チャックは、機械の適切な動作に不可欠な複雑かつ精密な装置です。 チャック本体、油圧シリンダ、油圧アクチュエータ、油圧ポンプなどのいくつかの主要コンポーネントで構成されています。 これらのコンポーネントは連携して動作し、加工プロセス中にチャックが確実かつ正確にワークピースを保持できるようにします。
