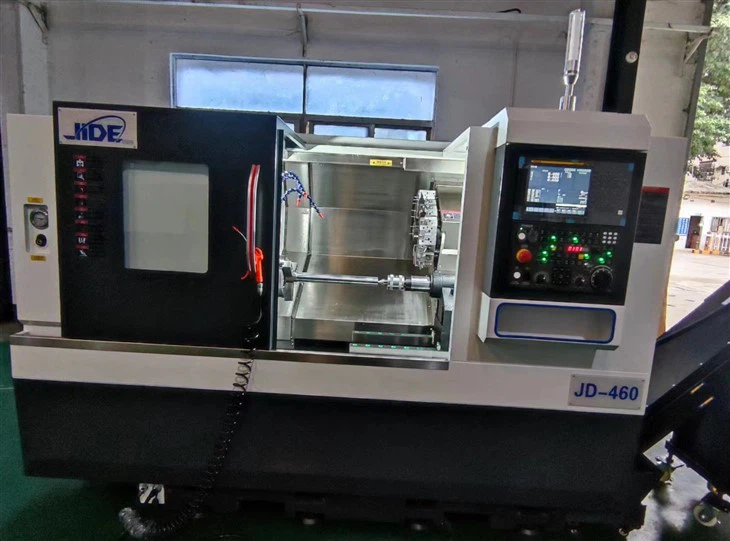

CNC旋盤機
最大回転径mmФ450
刃物台の最大回転径mmФ310
最大回転長さmm500
最大バーボア径mmФ52
スピンドルノーズ/A2-6
スピンドルボアmmФ69
最大スピンドル速度rpm4000rpm
スピンドルパワーkw11/ 15kw
チャック/8 "
CNC旋盤は、高強度の頑丈な鋳鉄、コンパクトな構造、優れた強度、適切な硬度、低摩擦係数、および自己潤滑性を採用しています。 ベースベッドの一体型ボックス構造により、工作機械の全体的な剛性と安定性が大幅に向上します。 振動を吸収する機能があり、工具の損失を減らし、ワークの品質を向上させます。 それはユーザーに使用中の高効率と高信頼性の保証を提供します。 スラントベッドCNC旋盤は、高精度、高効率の自動工作機械です。 マルチステーションタレットまたはパワータレットを装備した工作機械は、幅広い技術性能を備えており、リニアシリンダー、オブリークシリンダー、アーク、さまざまなねじ山、溝、ウォーム、その他の複雑なワークピースを処理できます。 線形補間とアーク補間があります。 さまざまな補正機能を補正し、複雑な部品の大量生産において優れた経済効果を発揮しています。
CNC 508の標準機能：
*旋盤はFANUC0ITF最新バージョン/SIEMENS828Dに標準装備されています
*スラントベッドヘビーデューティーキャスティング
*油圧チャック8"台湾オリジナルブランドCHANDOX
*台湾TJ/AIMACHサーボタレットを搭載したCNC旋盤、超高速、高精度。 工具交換時間最大
0。3秒未満で距離ツールの変更。
*油圧自動心押し台
*自動潤滑システムとクーラントシステム
以下の文字：
1.cnc旋盤鋳造は30度傾斜レイアウトにより、作業中の工作機械の曲げ剛性とねじり剛性が大幅に向上します。一体型ベッドベース高い剛性と高い安定性により、機械全体の高精度を強力に保証します。
2.主軸ユニットは独立した主軸（スリーブタイプ）です。 高精度スピンドルシステムは、高精度、優れた精度保持、および優れた熱安定性を備えた、厳密な動的バランステストを受けています。 最高速度に達することができます4000rpm。 スピンドルユニットの高精度、高剛性、高速、高効率により、機械全体の仕上げだけでなく、ユーザーの荒加工や重切削も可能です。
3.心押し台は油圧で駆動され、スリーブは自動的に伸縮し、剛性が高くなります。 ユーザーはパネルまたはフットスイッチを使用してそれを制御できます。これにより、時間と労力が節約され、工作機械の処理に高い効率がもたらされます。
4.の標準構成 TJ/AIMACHサーボタレットは、便利で実用的で信頼性の高い機械加工部品をユーザーに提供します。
5.フィードシステムは、優れた剛性、精度、動的応答特性を備えたサーボモーターによって直接駆動されます。 工作機械には台湾が装備されていますHIWIN/ THKガイドレールをねじ込み、最大高速移動速度は24m/minに達することができます。
6.この機械は、高品質の油圧ポンプと油圧バルブおよびその他のコンポーネントを使用して故障率を大幅に低減する、完全な油圧および潤滑システムをユーザーに提供します。 工作機械は集中型定量自動潤滑を採用しています。
CNC508 8"油圧チャックのパラメータ
パラメータ | 名前 | 単位 | CNC -508 |
処理 範囲 パラメーター | スイング直径に対する最大ベッド | んん | Ф550 |
最大回転径 | んん | Ф450 | |
刃物台の最大回転径 | んん | Ф310 | |
最大回転長 | んん | 500 | |
最大バーボア径 | んん | Ф52 | |
スピンドルシリンダーチャックパラメーター | スピンドルノーズ | / | A2-6 |
スピンドルボア | んん | Ф69 | |
最大スピンドル速度 | rpm | 4000rpm | |
スピンドルパワー | kw | 11 / 15kw | |
チャック | / | 8" | |
X/Z軸の高速送り速度 | X | kw | 2.4 |
Z | kw | 2.4 | |
Xトラベル | んん | 225 | |
Zトラベル | んん | 610 | |
X/Z高速送り速度 | mm / min | 24 | |
位置精度 | んん | ±0.005 | |
再現性 | んん | ±0.003 | |
レールガイド | / | ローラーリニアガイドウェイ45mm | |
サーボ タレット | 砲塔の位置 | ピース | 12T |
ツールホルダー仕様 | んん | 25x25 | |
丸いボーリングホルダー | んん | Ф40 | |
TT工具交換時間 | 秒 | 0.2 | |
テールストック | 袖径 | んん | Ф60 |
袖のストローク | んん | 150 | |
スリーブテーパー | / | MT -5 | |
床面積 | L ✖W | m | 2.46x1.86x1.82 |
重さ | kg | 4000 |
オプションのアクセサリ ：
*制御システム：GSK25I / SYNTEC
※CNC旋盤もチャックサイズ、使用径、使用距離/主軸穴等が異なりますので、サイズ詳細はお問い合わせください。
*選択可能なより多くのマシンサイズ
*チップコンベヤー
*ツールセッター
パッケージと納期：
パッケージ：標準のエクスポートパッケージ
配達時間：デポジットを受け取ってから45-60日
よくある質問 ：
Q1。見積もりはどうすればいいですか？
A.要件に関するメッセージを残すか、以下の連絡先から連絡して、詳細要件を確認してください。
Q2。カスタマイズされたマシンを提供できますか？
A.はい、効率を上げるためです。 また、カタログに記載されていない専門的な作業目的の特別なCNC旋盤もあります。
3.トレーニング用CNCマシンを提供できますか？
A.はい、私たちの工場で、または必要に応じてトレーニングします。 顧客スポットで。
4.発送の手配はできますか？
A.問題ありません。 CIF貿易期間の専門の輸出チームがあります。
